¿Qué tamaño? 3 Pase la caldera pirotubular que necesita para su instalación? Guía de tallas completa

Introducción

Elegir lo correcto 3 aprobar caldera pirotubular tamaño depende principalmente de cuatro factores: demanda de vapor o agua caliente, presión de funcionamiento, tipo de aplicación, y requisitos de carga máxima. En la mayoría de los casos industriales, Dimensionar correctamente una caldera significa calcular su carga de calor real., convirtiéndolo en caballos de fuerza de caldera (HP) o salida de vapor, y añadiendo un margen de seguridad razonable del 10 al 20 %.

Tomar esta decisión equivocada puede resultar costoso. Una caldera de tamaño insuficiente puede provocar interrupciones en la producción y un suministro de vapor inestable, mientras que una unidad de gran tamaño puede desperdiciar combustible, aumentar los costos operativos, y reducir la eficiencia. En esta guía, te explicaremos cómo dimensionar un 3 pasar caldera pirotubular, proporcionar un método de cálculo práctico, comparar los requisitos típicos de la industria, y ayudarle a evitar errores comunes de tamaño.

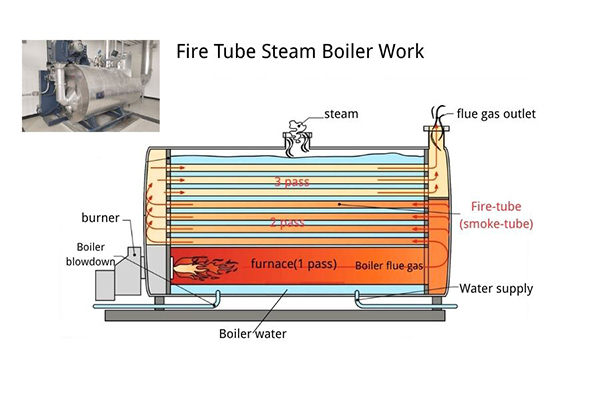

¿Qué es un 3 Pase la caldera de tubo de fuego?

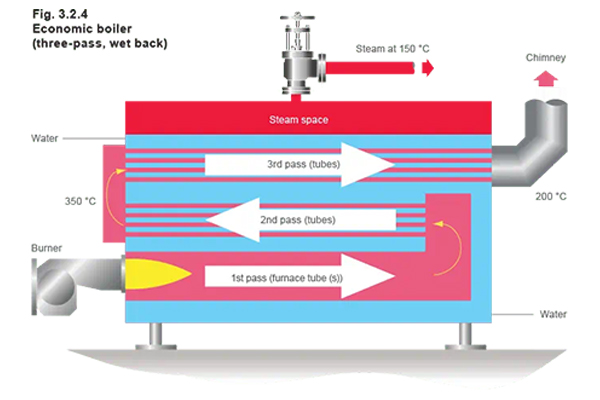

A 3 pasar caldera pirotubular Es un tipo de caldera industrial donde los gases de combustión calientes pasan a través de los tubos de la caldera tres veces antes de salir del sistema.. Este diseño mejora la eficiencia de la transferencia de calor en comparación con los sistemas de 2 pasos., lo que lo convierte en una opción popular para aplicaciones industriales de vapor y agua caliente..

Por qué es importante el tamaño de la caldera

• Eficiencia energética – El tamaño adecuado garantiza un uso óptimo del combustible
• Costo operativo – Las calderas sobredimensionadas consumen más combustible innecesariamente
• Fiabilidad del sistema – Las calderas de tamaño insuficiente no pueden satisfacer la demanda máxima
• Vida útil del equipo – Los ciclos frecuentes debido a un tamaño deficiente reducen la durabilidad

Factores clave que determinan el tamaño de la caldera

Demanda de vapor o agua caliente

El factor más importante es el salida de vapor requerida (kg/h o lb/h) o carga de calor (BTU/hora). Esto depende de los procesos de producción de sus instalaciones., necesidades de calefacción, o uso del equipo.

Presión de funcionamiento

Los sistemas de mayor presión requieren más energía para generar vapor, lo que aumenta la capacidad requerida de la caldera.

Tipo de aplicación

Diferentes industrias tienen diferentes perfiles de carga:

• Producción continua → alta demanda estable
• Procesos intermitentes → demanda fluctuante
• Sistemas de calefacción → variación estacional

Variaciones de carga (Pico vs promedio)

Muchas instalaciones subestiman demanda pico, que puede ser significativamente mayor que el uso promedio. Una caldera del tamaño adecuado debe soportar cargas máximas sin sobrecargarse.

Cómo calcular el tamaño correcto de la caldera

Paso 1 – Determinar la carga de calor

Calcule su requerimiento total de energía:

• Para sistemas de vapor: consumo total de vapor (kg/h o lb/h)
• Para sistemas de agua caliente:
  Carga de calor (BTU/hora) = Caudal × Aumento de temperatura × 500

Paso 2 – Convertir a capacidad de caldera

Convertir la carga de calor en caballos de fuerza de la caldera:

• 1 CV de la caldera ≈ 34.5 lb/h de vapor
• 1 PS ≈ 33,475 BTU/hora

Ejemplo:
Si su sistema requiere 3,450 lb/h de vapor →
Tamaño de caldera requerido ≈ 100 HP

Paso 3 – Agregar margen de seguridad

Añadir un 10–20% margen de seguridad cubrir:

• Demanda pico
• Expansión futura
• Pérdidas del sistema

Tabla de referencia del tamaño de la caldera

Tamaños típicos de calderas para diferentes industrias

Plantas de procesamiento de alimentos

Los establecimientos alimentarios suelen requerir suministro de vapor estable e higiénico, frecuentemente en el rango de:

• 50–200 HP para operaciones pequeñas y medianas

Industria textil

La producción textil implica teñir., el secado, y procesos de acabado, que requieren:

• 200–Calderas de más de 500 HP
• Salida de vapor continua

Hospitales y edificios comerciales

Estas instalaciones suelen utilizar calderas para calefacción y esterilización.:

• 50–150 HP dependiendo del tamaño del edificio

Industria pesada (Acero, Químico)

Las aplicaciones industriales pesadas exigen generación de vapor a gran escala:

• 300–Más de 1000 sistemas HP
• A menudo, varias calderas funcionan en paralelo.

Errores comunes al elegir el tamaño de la caldera

• Ignorando la futura expansión – Conduce a actualizaciones tempranas del sistema.
• Subestimar la carga máxima – Provoca inestabilidad en la producción.
• Sobredimensionar excesivamente – Resulta en desperdicio de energía
• Sin considerar las pérdidas de eficiencia del sistema – Reduce la producción real

3 Pasar el tamaño de la caldera pirotubular frente a otras opciones de caldera

Cómo optimizar el tamaño de la caldera para lograr la máxima eficiencia

• Usar sistemas de calderas modulares para un funcionamiento flexible
• Instalar sistemas automáticos de control de carga
• Realizar controles y ajustes regulares de la carga.
• Optimizar la eficiencia de la combustión
• Mantener sistemas adecuados de aislamiento y recuperación de calor.

Ejemplo de caso real

Una planta procesadora de alimentos de tamaño mediano instaló inicialmente un 300 Caldera HP basado en la demanda estimada. Sin embargo, uso real promediado únicamente 180 HP, lo que provoca ciclismo frecuente y un alto consumo de combustible.

Después de la reevaluación, la instalación cambió a:

• Dos 100 Calderas modulares HP

Resultados:

• 18% reducción de costos de combustible
• Flexibilidad de carga mejorada
• Desgaste reducido del equipo

Conclusión

Elegir lo correcto 3 pasar el tamaño de la caldera pirotubular Es esencial para equilibrar la eficiencia., costo, y confiabilidad operativa. El tamaño correcto depende de cálculos de carga precisos, evaluación realista de la demanda máxima, y un margen de seguridad adecuado.

En lugar de simplemente seleccionar una caldera más grande por seguridad, las instalaciones deben centrarse en Dimensionamiento de precisión y optimización del sistema.. Una caldera de buen tamaño no sólo reduce el consumo de combustible sino que también mejora el rendimiento a largo plazo y la estabilidad del sistema..

Si tienes alguna necesidad, Por favor contáctenos en su conveniencia.

Preguntas frecuentes

¿Qué tamaño de caldera necesito para mi fábrica??

El tamaño requerido depende de su demanda de vapor o calor.. La mayoría de las fábricas necesitan entre 100 HP y 500 HP, pero el dimensionamiento preciso requiere calcular su carga real.

¿Cómo calculo la capacidad de la caldera??

Puede calcular la capacidad de la caldera determinando su carga de calor total (BTU/h o salida de vapor) y convertirlo en caballos de fuerza de caldera, luego agregando un margen de seguridad.

¿Es mejor sobredimensionar una caldera??

No. El sobredimensionamiento de una caldera a menudo conduce a mayor consumo de energía, eficiencia reducida, y mayores costos operativos. El tamaño adecuado es siempre el mejor enfoque.
